Настройка Bluetooth

Устройство БГ24-АСН-М2 поддерживает приём данных от беспроводных датчиков уровня топлива (ДУТ) с интерфейсом Bluetooth Low Energy (BLE).

Доступные типы датчиков

Марка

Модель

ARNAVI

BLE-LLS

ESCORT

TD-BLE

ITALON

ITALON BLE

Mielta

Fantom BLE

Gicam

Gicam BLE

Примечание

Устройство поддерживает одновременное подключение до 4 датчиков (ячейки 1–4).

Настройка

Запишите MAC-адрес датчика в одну из четырёх ячеек для беспроводных устройств. Доступны два способа настройки:

Перейдите в раздел:
Настройки > Bluetooth датчики

Введите MAC-адрес датчика в свободную ячейку.

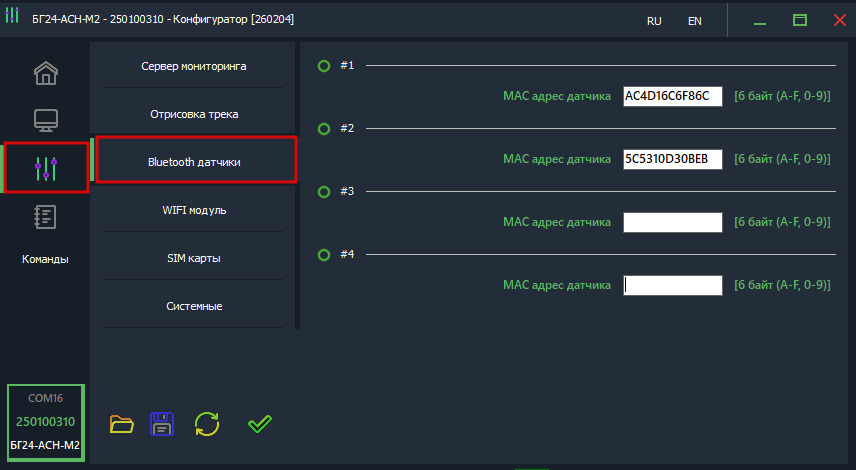

Настройка BLE-датчиков в конфигураторе

Запись MAC-адреса в ячейки 1–4:

123456*PSET*5430,"AABBCCDDEEFF"  # ячейка 1
123456*PSET*5431,"112233445566"  # ячейка 2
123456*PSET*5432,"AA11BB22CC33"  # ячейка 3
123456*PSET*5433,"FFEEDDCCBBAA"  # ячейка 4

Запрос текущего значения ячейки:

123456*PGET*5430  # запросить MAC-адрес из ячейки 1

Внимание

Проводные ДУТ и беспроводные датчики используют общие адреса. При добавлении MAC-адреса беспроводного датчика убедитесь, что выбранный адрес не совпадает с адресом уже подключённого проводного датчика.

Проверка работы

Убедившись в корректности прописанного MAC адреса, выполните проверку приёма данных.

Данные, передаваемые с BLE ДУТ, отображаются:

  • в локальном конфигураторе — во вкладке «Мониторинг»

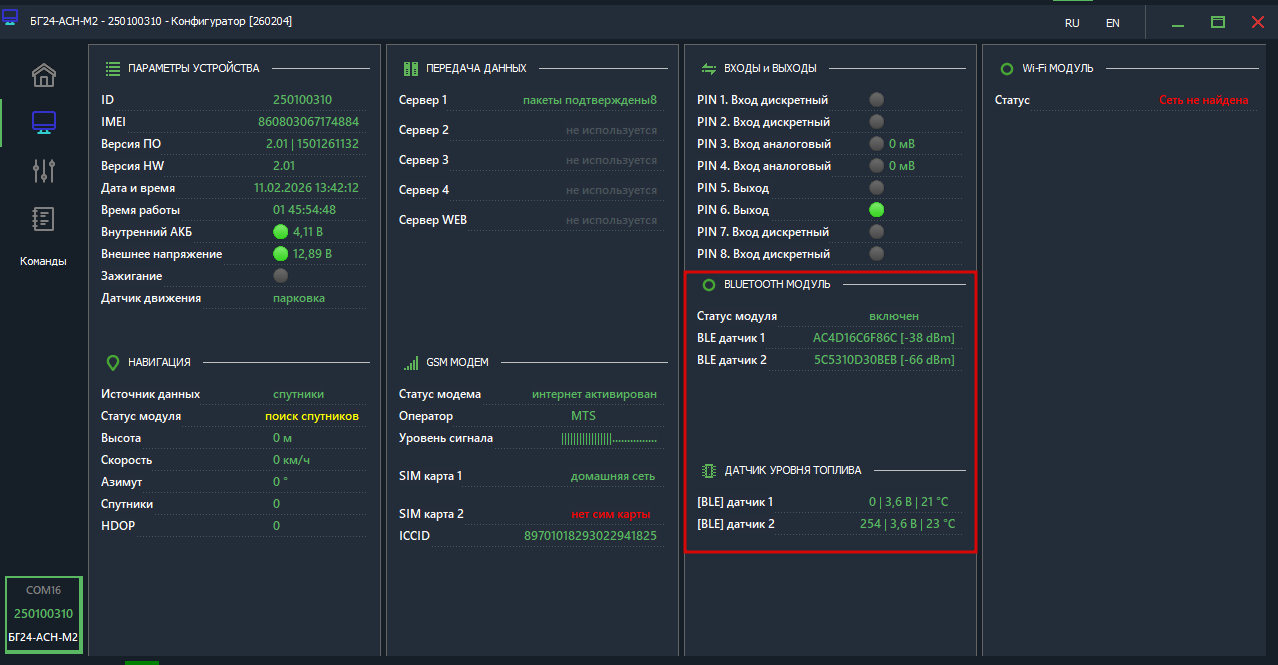

    Отображение данных и уровня сигнала BLE-датчика в конфигураторе

    Обратите внимание на индикатор уровня сигнала (RSSI). Для стабильной работы рекомендуется значение не хуже -80 dBm.

  • в системе мониторинга — через сообщения от ретранслятора системы АО «ГЛОНАСС»

Примечание

Первое обнаружение датчика после настройки может занять до 60 секунд. При отсутствии данных проверьте:

  • заряд батареи датчика

  • корректность MAC-адреса

  • уровень сигнала (RSSI) — при значении хуже -90 dBm соединение будет нестабильным

Полный список параметров доступен в разделе Передача данных
