Wialon

Регистрация объекта

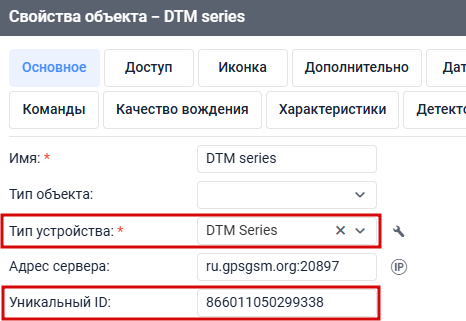

Для заведения устройств DTM серии в системе мониторинга Wialon (Gurtam) потребуется заполнить следующие поля:

Тип устройства

DTM Series

Уникальный ID

IMEI устройства

Совет

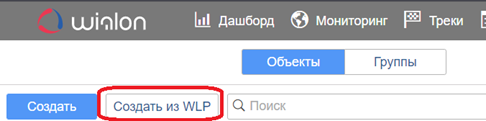

Для простоты добавления устройства в систему Wailon создайте объект из WLP файла, в котором прописаны основные датчики и команды для прибора.

Скачать шаблон для wialon (WLP)

Импорт WLP

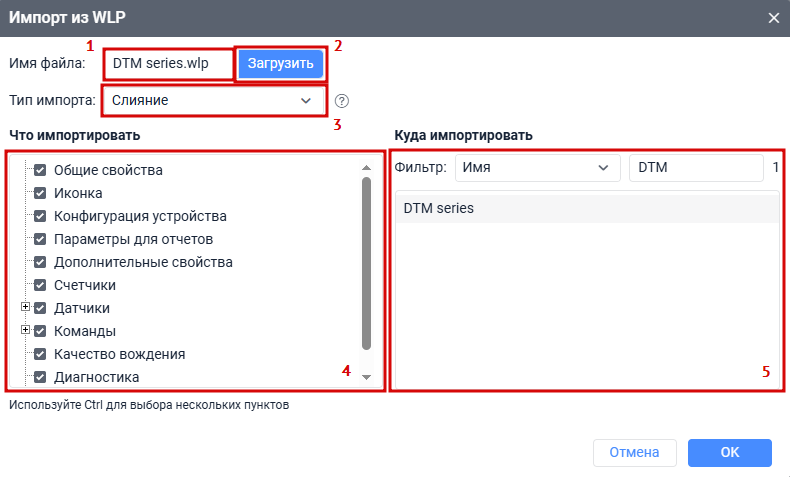

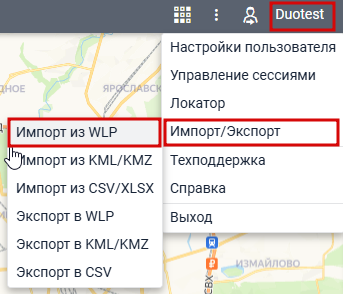

Также можно импортировать WLP в уже созданные объекты:

Выберите файл WLP.

Загрузите файл.

Выберите тип импорта.

Выберите параметры, датчики, команды для импорта.

Выберите объекты для импорта.

Настройка трекера

Для настройки передачи данных в Wialon перейдите в раздел:

Настройки > Сервер мониторинга

В Параметры сервера мониторинга пропишите:

DNS или IP:

ru.gpsgsm.org

Порт:

20897

Протокол:

INTERNAL (Wialon, Gelios и т.д.)

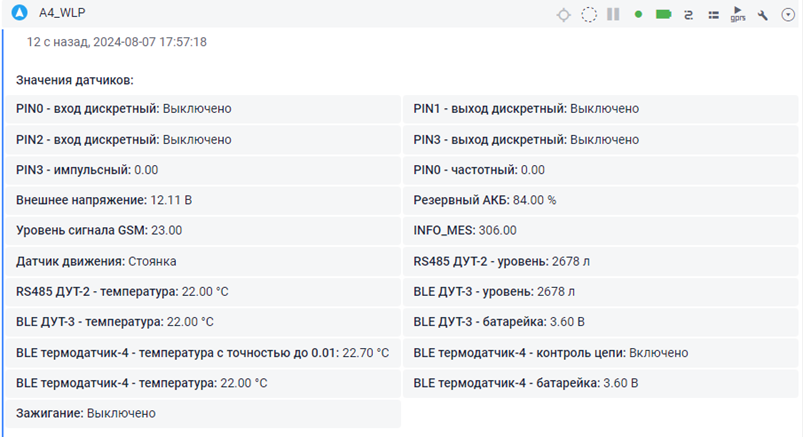

Параметры в сообщениях

Таблица основных параметров DTM series в системе Wialon:

Параметр	Описание	Комментарии
`pwr_ext`	Напряжение внешнего питания, В
`pwr_int`	Напряжение внутреннего АКБ, В
`temp_1wire_х`	Температура с точностью до 0.01
`lls_X_level`	Уровень топлива ДУТ или состояние контрольной цепи термодатчиков
`lls_X_temp`	Температура ДУТ или термодатчиков
`lls_X_bat`	Напряжение батарейки ДУТ или термодатчиков
`freq_X`	Значение частоты с PINх
`imps_X`	Значение импульсов с PINх
`volt_X`	Значение напряжения PINх, мВ	В режиме «вход – измерение напряжения
`v_in`	Состояние зажигания	По входу PINx в режиме зажигания или виртуального зажигания по напряжению питания
`pin`	Битовая маска для дискретных входов\|выходов устройства	PIN0 – `pin:1` … PIN9 – `pin:10`
`I\|O`	Битовая маска для дискретных входов\|выходов старых устройства (`inX\|outX`).

CAN параметры:

Параметр	Описание
`can_log_number`	Номер установленой программы CAN
`can_eng_full_time`	Общее время работы двигателя (часы)
`can_full_mileage`	Полный пробег (км)
`can_fuel_level_cons`	Полный расход топлива (л)
`can_fuel_level`	Уровень топлива в баке (%)
`can_fuel_liters`	Уровень топлива в баке (л)
`can_rpm`	Частота вращения двигателя (об/мин)
`can_eng_temp`	Температура двигателя (C)
`can_speed`	Скорость автомобиля (км/ч)
`can_axle_loadX`	Давление на ось `X` (кг)
`can_security_state:X`	Статусы безопасности: `1` - Автозапуск закрыт с пульта дистанционного управления `2` - Автозапуск открыт с пульта дистанционного управления `3` - Багажник открыт с пульта дистанционного управления `4` - Модуль отправил сигнал на защиту о перепостановке `7` - CAN-модуль перешёл в режим «спящий» `9` - Дверь водителя открыта `10` - Дверь пассажира открыта `11` - Багажник открыт `12` - Крышка двигателя открыта `13` - Рычаг ручного тормоза затянут `14` - Ножной тормоз нажат `15` - Двигатель работает `16` - Webasto `17` - Зажигание включено `18` - Режим тревоги - штатная охрана `19` - Штатный брелок закрыт `20` - Ключ в замке зажигания `21` - Динамическое освещение `22` - Открыта передняя пассажирская дверь `23` - Открыта задняя дверь двери
`can_accident:X`	Контроллеры аварии: `7` - Ремень безопасности пассажира `8` - Ремень безопасности водителя `9` - ESP (электронная система стабилизации) `10` - Индикатор свечей накаливания `11` - FAP (сажевый фильтр) `12` - Электронная регулировка давления `13` - Габаритные огни `14` - Ближний свет фар `15` - Дальний свет фар `17` - Проверка двигателя `18` - Защита от неисправностей `19` - Низкое давление в шинах `20` - Износ тормозных колодок `21` - Предупреждение `22` - ABS (антиблокировочная система) `23` - Низкий уровень топлива `25` - STOP `26` - Давление/уровень масла `27` - Температура/уровень охлаждающей жидкости `28` - Тормозная система `29` - Зарядка аккумулятора `30` - AIRBAG (подушка безопасности)

Статусы модулей:

Параметр	Описание	Комментарии
`gsm`	Уровень сигнала GSM	Диапазон от `1` до `31` (`99` – нет сети GSM)
`gsm_st`	Статус работы GSM модема	`0` - выключен `1` - включен `2` - AT Ok	`3` - активация GPRS `4` - GPRS Ok
`hdop`	Погрешность координат по горизонтали
`nav_st`	Статус работы навигационного модуля	`0` - выключен `1` - включен `2` - NMEA OK, поиск спутников `3` - 3D fix (отличное качество приема)
`simX_st`	Статус SIM, где `X` – SIM-карта с которой производится работа: `1` – SIM1 `2` – SIM2	`0` - нет SIM-карты `1` - регистрация в дом сети `2` - поиск сети `3` - регистрация отклонена `4` - резерв `5` - регистрация роуминг `6` - ошибка ПИН `7` - резерв
`sX_st`	Статус работы с сервером, где `X` – номер сервера: `0` – WEB конфигуратор (служебный) `1` – сервер мониторинга 1 … `4` – сервер мониторинга 4	`0` - не используется `1` - установка соединения `2` - соединение установлено `3` - резерв
`mw`	Статус датчика движения (акселерометр)	`0` - стоянка `1` - движение		`2` - ошибка `3` - ошибка самотестирования
`bt`	Статус работы Bluetooth модуля	`0` - выключен `1` - включен `2` - ошибка
`cell_idX`	Код базовой станции GSM	Где `X` – SIM-карта с которой производится работа: `1` – SIM1 `2` – SIM2 Также данные параметры используются для LBS позиционирования
`lacX`	Код локальной зоны GSM
`mncX`	Код мобильной сети GSM
`mccX`	Код оператора мобильной связи GSM

Дополнительные параметры:

Параметр	Описание
`info_messages`	Код формирования пакета (описание в протоколе)
`vs_X`	Служебные или параметры дополнительных функций
`val_X`	Дополнительные параметры CAN либо других дополнительных функций

Настройка команд

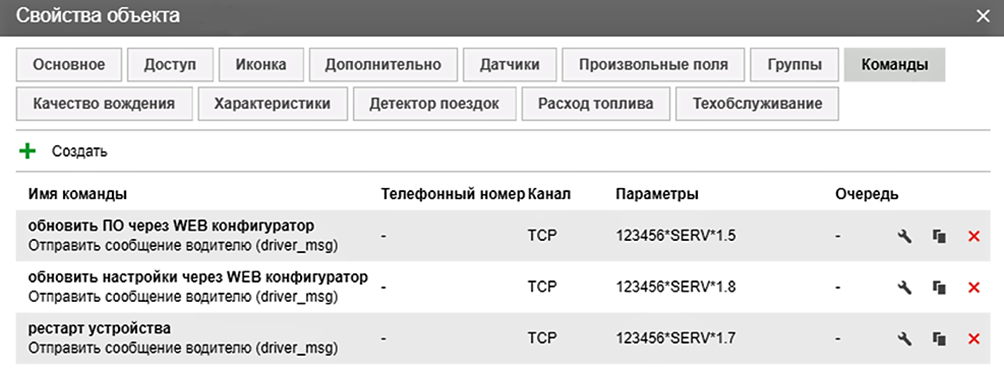

Примеры текстовых команд в системе Wialon (driver_msg)

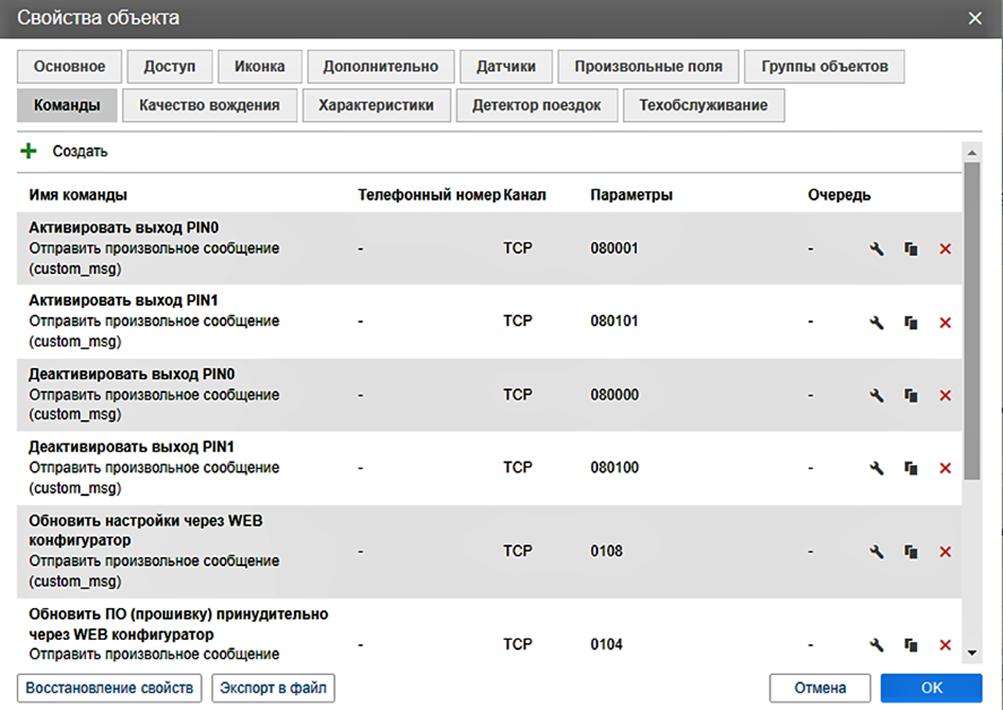

Примеры бинарных команд в системе Wialon (custom_msg)
