Gelios

Регистрация объекта

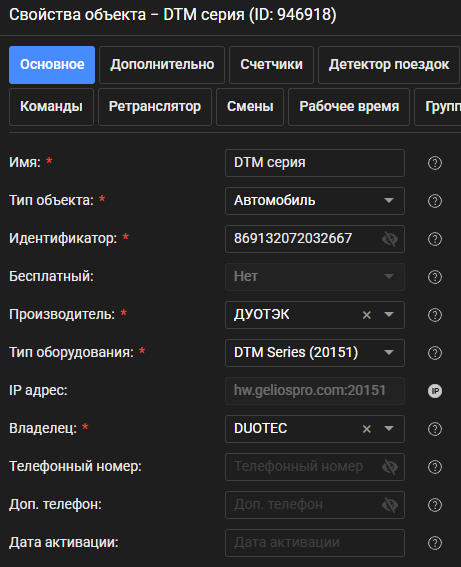

Для заведения устройств DTM серии в системе мониторинга Gelios потребуется заполнить следующие поля:

Идентификатор

IMEI устройства

Производитель

ДУОТЭК

Тип оборудования

DTM Series (20151)

Настройка трекера

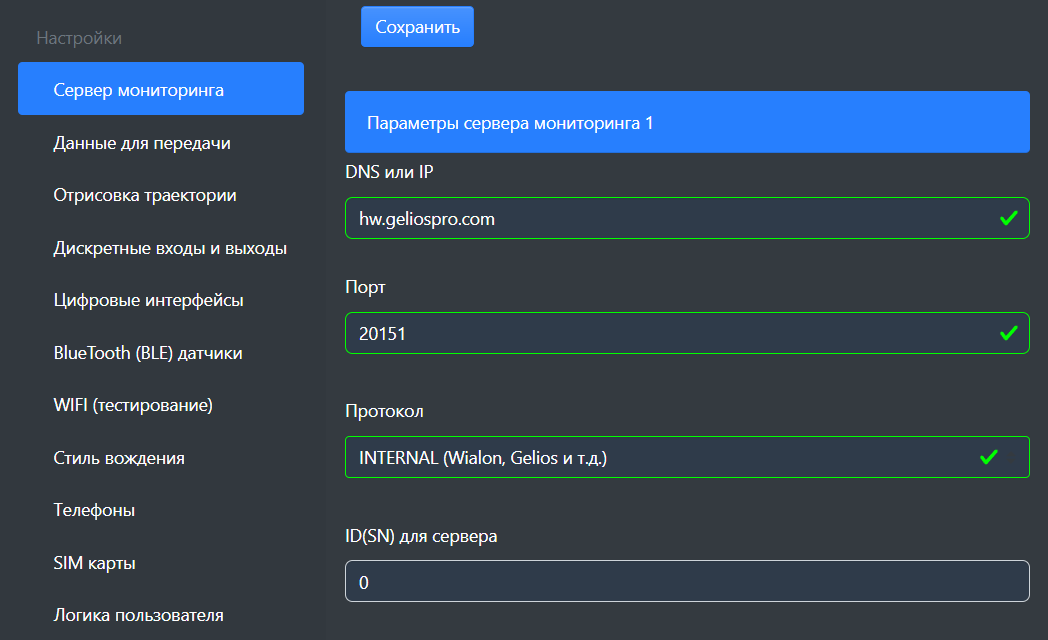

Для настройки передачи данных в Gelios перейдите в раздел:

Настройки > Сервер мониторинга

В Параметры сервера мониторинга пропишите:

DNS или IP:

hw.geliospro.com

Порт:

20151

Протокол:

INTERNAL (Wialon, Gelios и т.д.)

Параметры в сообщениях

Таблица основных параметров DTM series в системе Gelios:

Параметр	Описание	Комментарии
`BU/1000`	Напряжение внешнего питания, В
`RBU/1000`	Напряжение внутреннего АКБ, В
`TEMP_1`	Температура с точностью до 0.01
`LLS_x_L`	Уровень топлива ДУТ или состояние контрольной цепи термодатчиков
`LLS_x_T`	Температура ДУТ или термодатчиков
`LLS_x_B`	Напряжение батарейки ДУТ или термодатчиков
`FREQ_x`	Значение частоты с PINх, Гц
`IMPS_x`	Значение импульсов с PINх
`VOLT_x/1000`	Значение напряжения PINх, В	В режиме «вход – измерение напряжения»
`ign_virt`	Состояние зажигания	По входу PINx в режиме зажигания или виртуального зажигания по напряжению питания
`INx`	Состояние дискретного входа\|выхода PINx

CAN параметры:

Параметр	Описание
`CAN_LOG`	Номер установленой программы CAN
`CAN_FT`	Общее время работы двигателя (часы)
`CAN_MLG`	Полный пробег (км)
`CAN_FFC`	Полный расход топлива (л)
`CAN_FLP`	Уровень топлива в баке (%)
`CAN_FFL`	Уровень топлива в баке (л)
`CAN_RPM`	Частота вращения двигателя (об/мин)
`CAN_T`	Температура двигателя (C)
`CAN_S`	Скорость автомобиля (км/ч)
`CAN_AXLx`	Давление на ось `X` (кг)
`cffX`	Статусы безопасности: `0` - Автозапуск закрыт с пульта дистанционного управления `1` - Автозапуск открыт с пульта дистанционного управления `2` - Багажник открыт с пульта дистанционного управления `3` - Модуль отправил сигнал на защиту о перепостановке `6` - CAN-модуль перешёл в режим «спящий» `8` - Дверь водителя открыта `9` - Дверь пассажира открыта `10` - Багажник открыт `11` - Крышка двигателя открыта `12` - Рычаг ручного тормоза затянут `13` - Ножной тормоз нажат `14` - Двигатель работает `15` - Webasto `16` - Зажигание включено `17` - Режим тревоги - штатная охрана `18` - Штатный брелок закрыт `19` - Ключ в замке зажигания `20` - Динамическое освещение `21` - Открыта передняя пассажирская дверь `22` - Открыта задняя дверь двери
`cfaX`	Контроллеры аварии: `6` - Ремень безопасности пассажира `7` - Ремень безопасности водителя `8` - ESP (электронная система стабилизации) `9` - Индикатор свечей накаливания `10` - FAP (сажевый фильтр) `11` - Электронная регулировка давления `12` - Габаритные огни `13` - Ближний свет фар `14` - Дальний свет фар `16` - Проверка двигателя `17` - Защита от неисправностей `18` - Низкое давление в шинах `19` - Износ тормозных колодок `20` - Предупреждение `21` - ABS (антиблокировочная система) `22` - Низкий уровень топлива `24` - STOP `25` - Давление/уровень масла `26` - Температура/уровень охлаждающей жидкости `27` - Тормозная система `28` - Зарядка аккумулятора `29` - AIRBAG (подушка безопасности)

Статусы модулей:

Параметр	Описание	Комментарии
`gsm`	Уровень сигнала GSM	Диапазон от `1` до `31` (`99` – нет сети GSM)
`gsm_st`	Статус работы GSM модема	`0` - выключен `1` - включен `2` - AT Ok	`3` - активация GPRS `4` - GPRS Ok
`nav_st`	Статус работы навигационного модуля	`0` - выключен `1` - включен `2` - NMEA OK, поиск спутников `3` - 3D fix (отличное качество приема)
`simX_st`	Статус сим-карты, где `X` – SIM-карта с которой производится работа: `1` – SIM1 `2` – SIM2	`0` - нет симкарты `1` - регистрация в дом сети `2` - поиск сети `3` - регистрация отклонена `4` - резерв `5` - регистрация роуминг `6` - ошибка ПИН `7` - резерв
`Sx_st`	Статус работы с сервером, где `X` – номер сервера: `0` – WEB конфигуратор (служебный) `1` – сервер мониторинга 1 … `4` – сервер мониторинга 4	`0` - не используется `1` - установка соединения `2` - соединение установлено `3` - резерв
`mv`	Статус датчика движения (акселерометр)	`0` - стоянка `1` - движение		`2` - ошибка `3` - ошибка самотестирования
`bt`	Статус работы Bluetooth модуля	`0` - выключен `1` - включен `2` - ошибка
`cidX`	Код базовой станции GSM	Где `X` – SIM-карта с которой производится работа: `1` – SIM1 `2` – SIM2 Также данные параметры используются для LBS позиционирования
`lacX`	Код локальной зоны GSM
`MNCX`	Код мобильной сети GSM
`MCCX`	Код оператора мобильной связи GSM

Дополнительные параметры:

Параметр	Описание
`info_messages`	Код формирования пакета (описание в протоколе)
`VS_x`	Служебные или параметры дополнительных функций
`VAL_x`	Дополнительные параметры CAN либо других дополнительных функций

Настройка команд

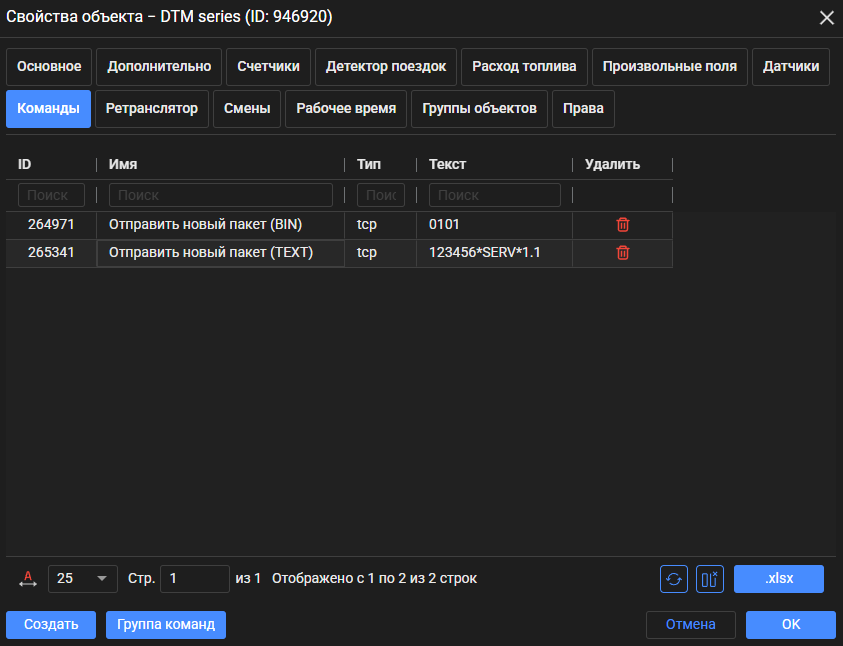

Примеры текстовой и бинарной команды в системе Gelios
