Запись логов CAN через CAN-EXT

Локальная запись через внешний считыватель CAN-EXT и ноутбук. Подходит для детального анализа, отладки и случаев, когда удалённая запись невозможна.

Необходимое оборудование

  • Внешний считыватель DTA-CAN или CAN-Lite с комплектом проводов и разъёмом.

  • Ноутбук с ОС Windows.

  • Кабель mini-USB для подключения считывателя.

  • Конфигуратор CAN-EXT: скачать последнюю версию.

Пошаговая инструкция

Подготовка

  1. Убедитесь, что зажигание ТС выключено.

  2. Подключите пины считывателя CAN1 H и CAN1 L к шине ТС согласно схеме подключения.

  3. Подключите CAN-EXT к ноутбуку через mini-USB.

Запуск сканирования

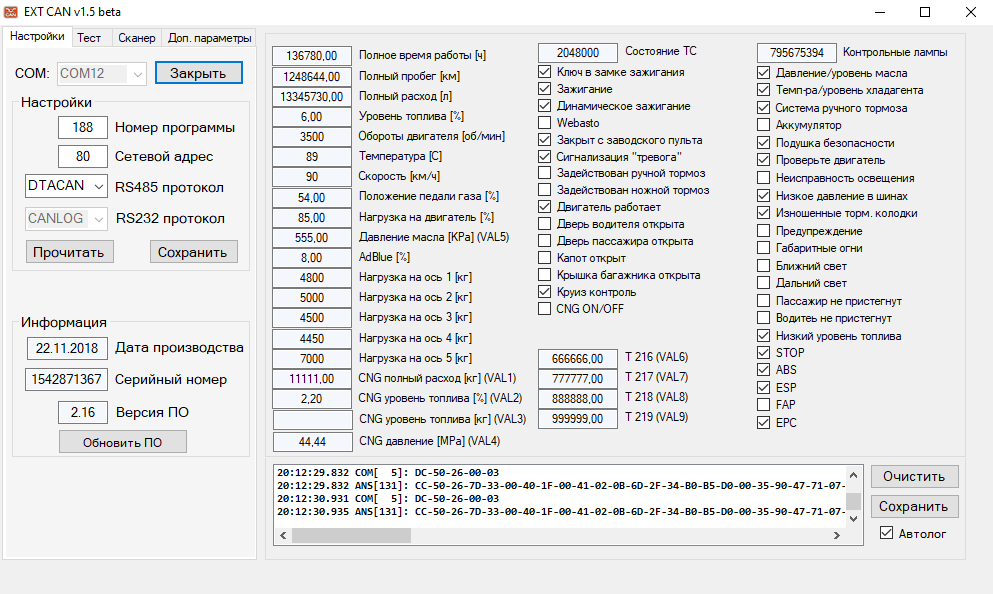

  1. Запустите конфигуратор CAN-EXT и подключитесь к устройству.

    CAN-EXT

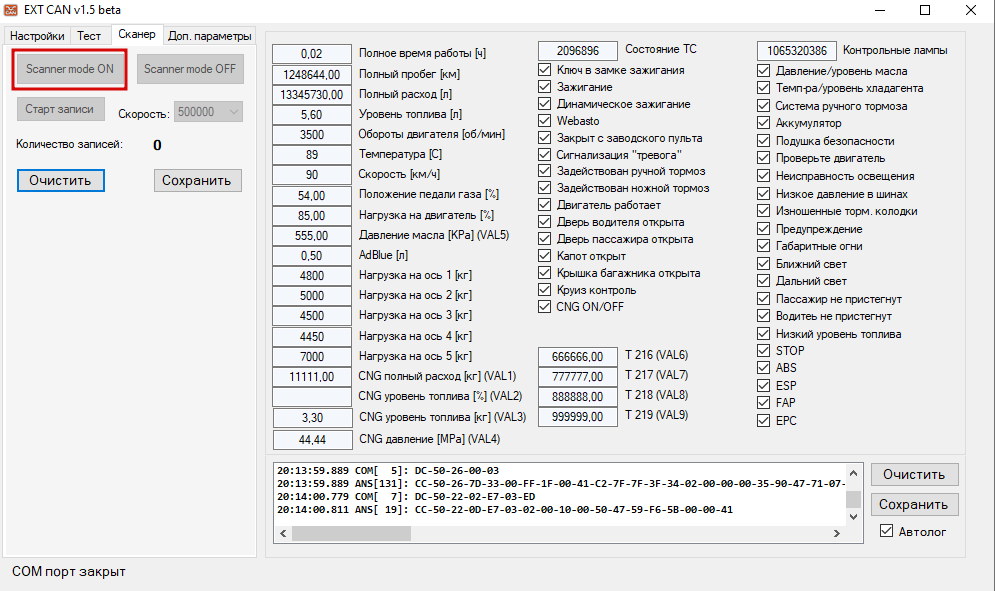

  2. Перейдите во вкладку Сканер.

  3. Нажмите кнопку Scanner mode ON.

    CAN-EXT 1

  4. Дождитесь перезагрузки устройства (все поля в окне Настройки станут пустыми).

  5. Повторно подключитесь к устройству в конфигураторе.

  6. Включите зажигание ТС.

Запись лога

  1. Во вкладке Сканер нажмите Старт записи.

  2. Выберите скорость передачи:

    CAN-EXT

    • Рекомендуется: автоматический режим.

    • Ручной режим: подберите скорость, при которой счётчик «Количество записей» начинает расти.

    Примечание

    Если ни одна скорость не подходит:

    • Проверьте подключение пинов CAN H / CAN L.

    • Убедитесь, что в цепи действительно присутствует активная CAN-шина.

    • Попробуйте подключить считыватель к другой шине (если их несколько).

  3. Зафиксируйте показания приборной панели (уровень топлива, пробег, обороты и т.д.).

  4. Дождитесь завершения записи (рекомендуемая длительность: 10–30 секунд).

  5. Нажмите кнопку Сохранить для экспорта лога в файл.

  6. Подпишите файл лога согласно нумерации шины (например, can1_20240806.can).

  7. Выйдите из режима сканирования: нажмите Scanner mode OFF.

Что делать дальше

Подготовте материалы для отправки:

  1. Фотография СТС (VIN, марка, модель, год выпуска).

  2. Логи со всех найденных либо рекомендованных технической поддержкой шин (каждый файл подписан согласно нумерации шин).

  3. Схема либо фото подключения с подписями согласно нумерации шин.

  4. Фото/видео показаний приборной панели или других устройств в момент записи логов.

  5. Описание требуемых параметров для мониторинга (скорость, пробег, уровень топлива и т.д.).

После подготовки всех материалов направьте их в техническую поддержку:
