Универсальная интеграция датчиков

Введение

В данной инструкции мы хотим ознакомить пользователей с возможностью удобной интеграции любых BLE-датчиков с нашими приборами.

Для этого достаточно ознакомиться с протоколом производителя датчика, в котором рассылаются BLE-адверты.

Универсальная интеграция доступна на следующих устройствах:

Модель трекера	L3\|L3R	A4	A4 WIFI	A4 MAX	B2	C4
Версия ПО (не ниже)	0.03	0.11	0.01	0.11	0.02	0.01

Логика универсальной интеграции

Согласно установленным стандартам BLE, датчики транслируют в радио эфир открытые сообщения (адверты), представляющие из себя упорядоченный набор полей.

Структура полей состоит из трёх классов данных (LTV): длина, тип и данные по́ля.

Наиболее часто встречающиеся типы данных в адвертах, это:

Код	Значение
`0х01`	Flags (Флаги)
`0xFF`	Manufacturer Specific Data (Данные производителя)
`0х09`	Complete Local Name (Имя устройства)
`0x06`	Incomplete List of 128-bit Service Class UUIDs
`0x07`	Complete List of 128-bit Service Class UUIDs

Практика показывает, что полезную информацию производители датчиков размещают в поле 0хFF — «Manufacturer Specific Data», после которого мы начинаем отсчёт байтов B1, B2 и т.д.

Примеры записи:

Передача однобайтового параметра в виртуальном датчике

FF#V200:[B1]

Передача двухбайтового параметра в виртуальном датчике, способ big-endian

FF#V200:[B1,B2]

Передача двухбайтового параметра в виртуальном датчике, способ little-endian

FF#V200:[B2,B1]

Добавлена передача второго двухбайтового параметра в виртуальном датчике

FF#V200:[B1,B2];FF#V201:[B3,B4]

Добавлена передача четырёхбайтового параметра в тэге

FF#V200:[B1,B2];FF#V201:[B3,B4];FF#T220:[B5,B6,B7,B8]

Добавлена передача уровня сигнала в виртуальном датчике

FF#V200:[B1,B2];FF#V201:[B3,B4];FF#T220:[B5,B6,B7,B8];V202:[R]

Важно

Добавлена настройка формирования внеочередных пакетов при изменении значения параметра на указанное число

Пример:

FF#T220:[B5,B6,B7,B8]!100 - формировать события при изменении значения параметра T220 каждые 100 единиц.

Описание формата формулы в строке

Часть записи	форма	Описание
Тип поля	`FF#`	`FF` - код типа поля в шестнадцатеричном формате (обычно FF), за которым обязательно следует разделительный символ `#`
Параметр для сервера	`Vxxx:`	Виртуальный датчик, в котором будет передан результат работы по формуле (до 3-х байт). Допустимые номера `xxx` = [200 .. 239] включительно, согласно нашему протоколу. В системе мониторинга соответствуют параметрам `vs_200` .. `vs_239`
Параметр для сервера	`Txxx:`	Тэг, в котором будет передан результат работы по формуле (до 4-х байт). Допустимые номера `xxx` = [ 220 .. 229 ] включительно, согласно нашему протоколу. В системе мониторинга соответствуют параметрам `val_10` .. `val_19` Важно Назначаемые тэги не должны быть заняты другими датчиками или устройствами, например CAN считывателем
Данные для передачи	`[B1,B2]`	Набор данных адверта для записи в параметр для сервера - через запятую указываются номера байт данных адверта и их порядок упаковки в виртуальный датчик или тэг Важно Производители датчиков используют разные способы хранения данных в памяти: Big-endian хранит старший байт числа по меньшему адресу памяти, что интуитивно понятно при чтении слева направо. Например, число `0x12345678` будет храниться, как `12 34 56 78` Little-endian делает обратное, помещая младший байт по меньшему адресу, так что то же число будет храниться, как `78 56 34 12` В строке описания логики универсальной интеграции данные требуется записывать в порядке Little-endian
Данные для передачи	`[R]`	Уровень сигнала датчика для записи в параметр для сервера. Важно Для данной записи не указывается тип поля.
Триггер по изменению значения	`!xxx`	Символ `!` после квадратных скобок применяется для формирования внеочередного пакета при изменении значения параметра внутри этих скобок. Число `xxx` указывает, на сколько должно измениться значение (дельта) для формирования внеочередного пакета. Например: `!50` - изменение более, чем на 50 единиц. Примечание Данная форма не является обязательной.
Разделитель между записями	`;`	Разделитель между формулами расчётов. В одном описании может быть до 5-ти формул.

Внимание

Максимальная длина строки для поля ввода описания 128 символов.

Если необходимо внести более 5-ти формул или превышен лимит по символам в поле Универсальная интеграция датчиков, то можно продолжить описание в тех же полях следующего датчика, используя тотже MAC-адрес.

Примеры формирования строки

Пример 1

Рассмотрим беспроводной датчик BASv6, работающем в протоколе BAS mini

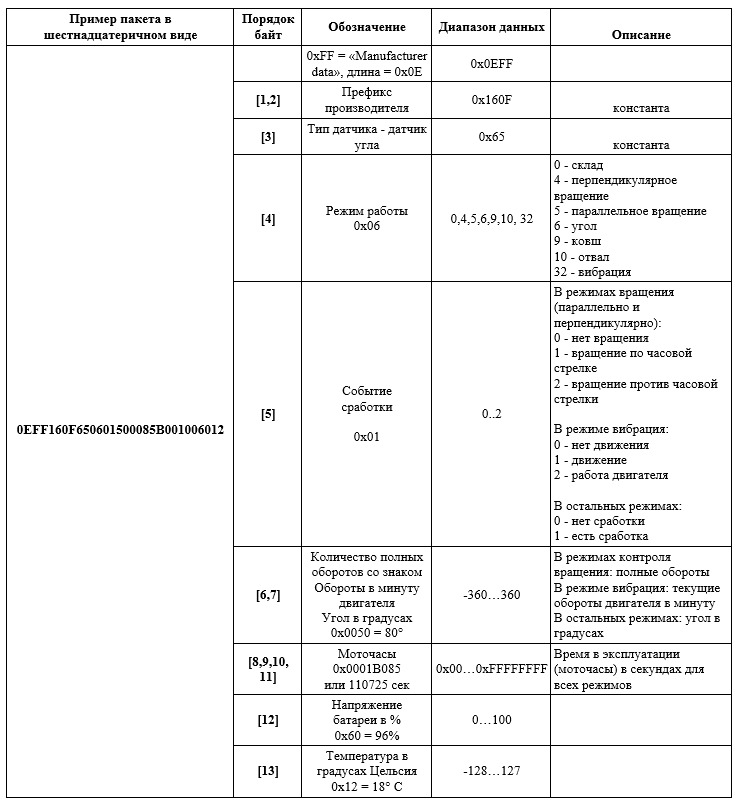

Описание Manufacturer Specific Data протокола BAS mini

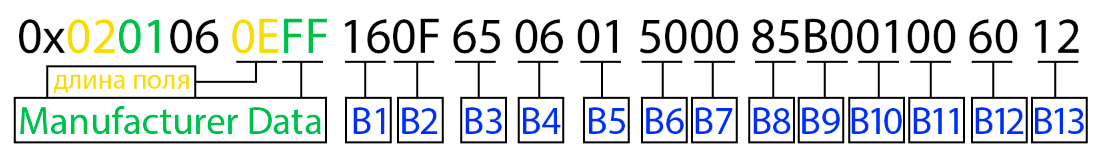

Разберём на примере адверта этого датчика:

0x0201060EFF160F650601500085B001006012

Зная, где содержится нужная информация в адверте, с помощью логики универсальной интеграции мы можем передавать её на телематический сервер.

Например, нам нужны только Моточасы, Температура и Угол.

Запись	Поле адверта		Параметр для записи		Значение из адверта
Запись 1	`FF#`	Выбираем данные производителя	`T221:`	Записываем в параметр `val_11`	`[B8,B9,B10,B11]`	Моточасы
Запись 2	`FF#`		`V201:`	Записываем в параметр `vs_201`	`[B13]`	Температура
Запись 3	`FF#`		`V202:`	Записываем в параметр `vs_202`	`[B6,B7]`	Угол

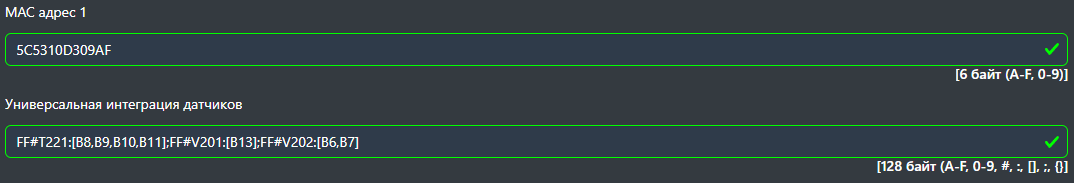

Значит, строка для записи в трекер будет иметь следующий вид:

FF#T221:[B8,B9,B10,B11];FF#V201:[B13];FF#V202:[B6,B7]

Также необходимо указать MAC-адрес интегрируемого датчика

В системе мониторинга мы видим переданные параметры:

Переданные данные в систему мониторинга

Где:

val_11: 110725 — моточасы в секундах ( 1 день, 6 часов, 45 минут 25 секунд )
vs_201: 18 — температура, °C
vs_202: 80 — угол в градусах

Пример 2

Рассмотрим беспроводной датчик TESLiOT One, работающем в протоколе TESLiOT protocol v1.0

Описание Manufacturer Specific Data протокола TESLiOT protocol v.1.0

Разберём на примере адверта этого датчика:

0x02010618FFFFFF5453310F0A6839BCDA1E0A8080800000000A3F0988

Допустим, мы хотим передавать на сервер мониторинга версию платы датчика, напряжение батарейки, температуру, влажность:

Запись	Поле адверта		Параметр для записи		Значение из адверта
Запись 1	`FF#`	Выбираем данные производителя	`V205:`	Записываем в параметр `vs_205`	`[B6]`	Версия аппаратного обеспечения
Запись 2	`FF#`		`V206:`	Записываем в параметр `vs_206`	`[B12]`	Напряжение Батарейки
Запись 3	`FF#`		`V227:`	Записываем в параметр `vs_227`	`[B23,B22]`	Температура
Запись 4	`FF#`		`V226:`	Записываем в параметр `vs_226`	`[B21,B20]`	Влажность

Внимание

В данном случае требуется записывать байты в обратном порядке для корректного отображения на сервере мониторинга, так как производитель датчика использовал способ big-endian.

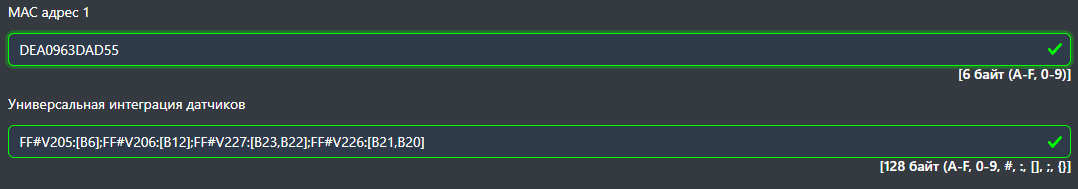

Строка для записи в трекер будет выглядеть так:

FF#V205:[B6];FF#V206:[B12];FF#V227:[B23,B22];FF#V226:[B21,B20]

Также необходимо указать MAC-адрес интегрируемого датчика

На сервере мониторинга Wialon мы видим пришедшие параметры:

Где:

vs_205: 15 — версия платы датчика
vs_206: 30 = 3,0 В — напряжение батарейки (значение необходимо разделить на 10 согласно протоколу производителя)
vs_226: 2623 = 26,23 % — влажность, % (значение необходимо разделить на 100 согласно протоколу производителя)
vs_227: 2440 = 24,4 °C — температура, °C (значение необходимо разделить на 100 согласно протоколу производителя)
