РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DTA-BCS
СЧИТЫВАТЕЛЬ CAN DTA-BCS
ОГЛАВЛЕНИЕ
ОБЩИЕ СВЕДЕНИЯ
DTA-BCS - считыватель CAN (далее — «модуль») предназначен для считывания данных с автомобиля или другого технического агрегата, их обработки и последующей передачи результатов по интерфейсам Bluetooth, RS485 или USB.
Модуль может быть использован в задачах спутникового мониторинга транспорта, выступая связующим звеном между трекером и CAN-шиной автомобиля.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические характеристики модуля приведены в таблице 1.
Технические характеристики |
Примечание |
Значение |
|---|---|---|
Габариты устройства, мм |
Без учета антенн и крепления |
61 х 42 х 15 |
Масса, грамм |
Без учета проводов |
24 |
Напряжение питания, В |
Без учета импульсных выбросов |
8 - 40 |
Диапазон рабочих температур, °C |
-40 … +85 |
|
Степень защиты корпуса |
IP54 |
|
Интерфейс USB |
TYPE С. Передача данных, диагностика, настройка, обновление ПО |
есть |
Интерфейс CAN |
Подключение различных транспортных средств напрямую |
3* |
Интерфейс RS485 |
Передача данных в протоколе DTA-CAN (описание доступно по ссылке) |
есть |
Интерфейс Bluetooth 5.0 (LE) |
Передача данных, диагностика, настройка, обновление ПО* |
есть |
Поддерживаемые стандарты |
J1939 |
ВНИМАНИЕ! Конфигурирование по Bluetooth, а также использование CAN3 вместо RS485 доступно в специализированной версии ПО.
РАСПИНОВКА РАЗЪЁМА И ВНЕШНИЙ ВИД УСТРОЙСТВА
На рисунке 1 и в таблице 2 представлена информация о распиновке разъема.
|

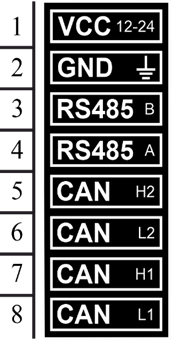

Рисунок1 - Распиновка разъёма |

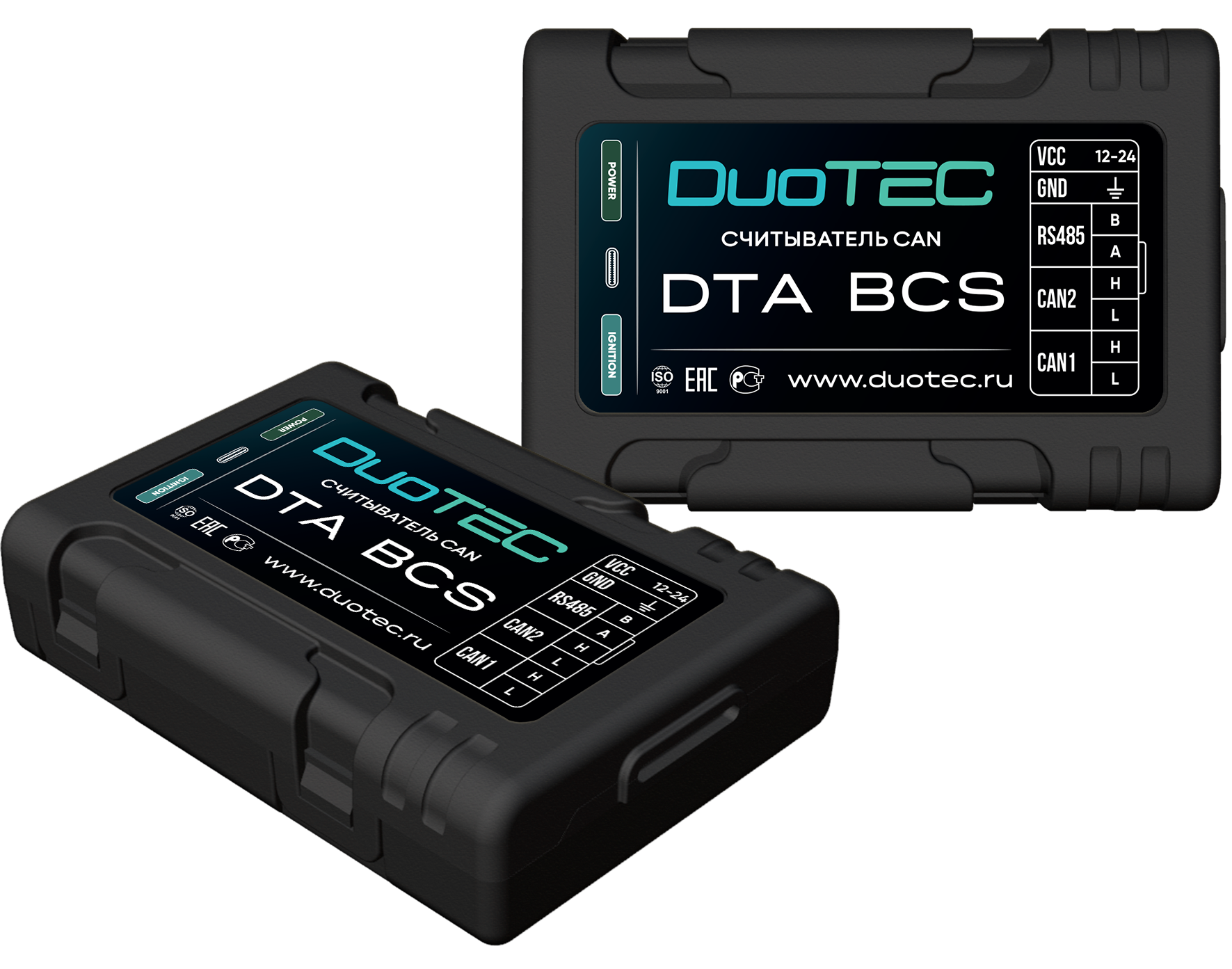

Внешний вид устройства представлен на рисунке 2.

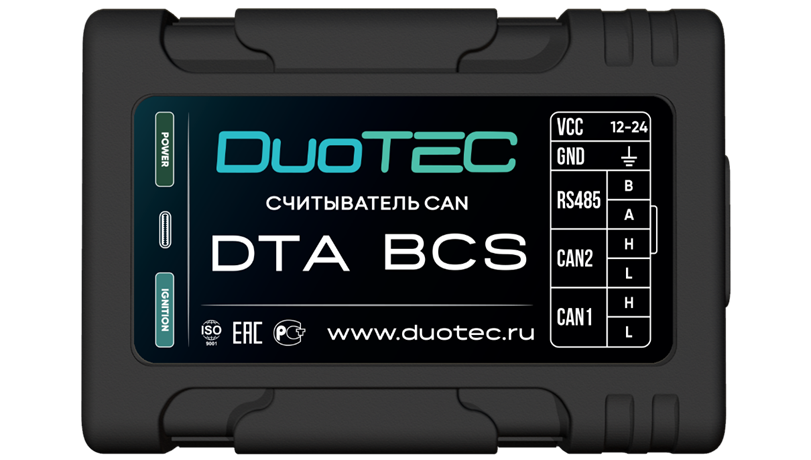

Рисунок 2 - Внешний вид модуля и наклейки
ПОДКЛЮЧЕНИЕ
|
|
|
Подключение к трекеру |
Подключение к CAN шине |
|
Подключение к CAN шине выполняется по схемам (доступны по запросу).
ИНДИКАЦИЯ
|
POWER |
Зеленый – индикатор внешнего питания устройства.
|
IGNITION |
Синий – индикатор работы устройства и состояния зажигания транспортного средства.
1 вспышка в секунду - устройство работает нормально
3 вспышки - зажигание включено
НАСТРОЙКА И ОБНОВЛЕНИЕ ПО

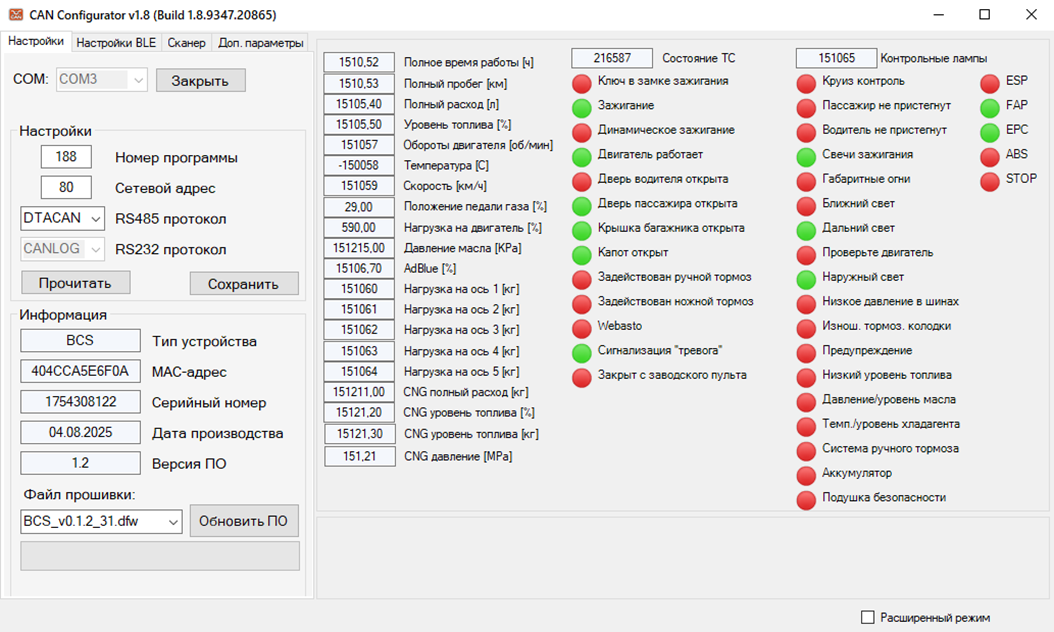

Рисунок 3 - Окно программы CAN configurator

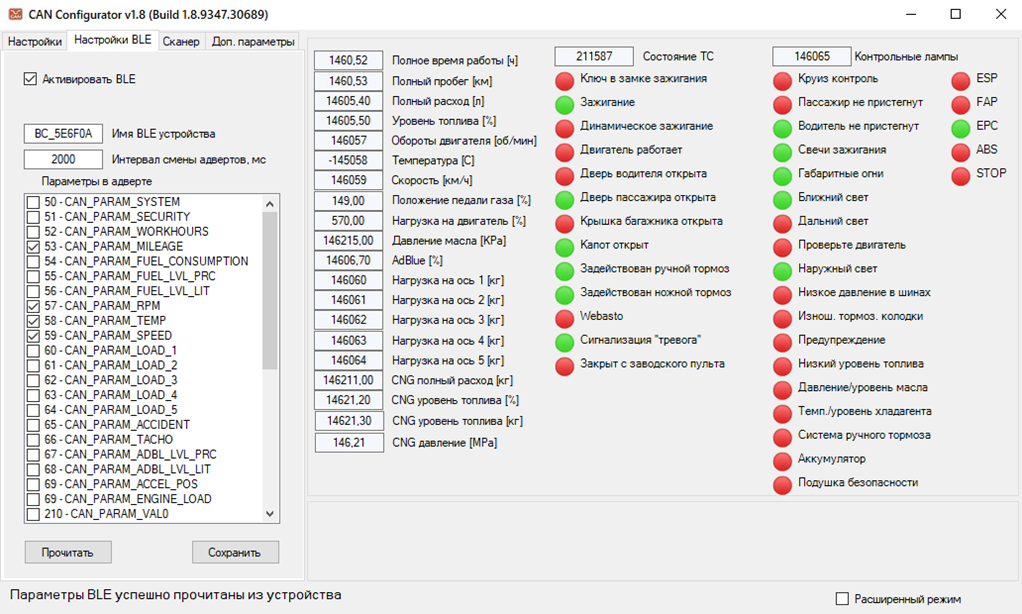

Рисунок 4 - Вкладка настройки BLE
Установка драйвера не требуется – устройство совместимо со встроенным драйвером Windows.
Приложение CAN Configurator:
Приложение представляет собой исполняемый файл (.exe) и не требует установки.
Скачать его можно по ссылке либо на сайте производителя.
Порядок работы с приложением:
Подключите модуль к ПК по USB.
Откройте COM-порт, нажав кнопку «Открыть» в левой верхней части окна приложения.
При успешном подключении приложение автоматически запросит текущие настройки модуля и отобразит их в соответствующих полях. Начнётся ежесекундный опрос CAN-данных, которые отобразятся в правой части окна.
Изменение настроек:
Для изменения настроек модуля нажмите кнопку «Сохранить» в разделе «Настройки».
Для чтения текущих настроек используйте кнопку «Прочитать».
Смена номера подпрограммы:
Введите требуемый номер подпрограммы в соответствующее поле. Список поддерживаемых транспортных средств и соответствующие им программы CAN доступны по ссылке.
Если модуль успешно принял команду, появится сообщение о перезапуске модуля. После этого потребуется повторно открыть COM-порт.
Настройка передачи данных по BLE:
Во вкладке «Настройки BLE» активировать BLE
Если требуется, изменить имя устройства и интервал смены адвертов (BLE сообщений).
Выбрать нужные параметры из списка для передачи. Максимум в одном BLE сообщении помещается до 5 параметров. Больше 5 параметров уже будет меняться периодически
ВНИМАНИЕ! Смену номера подпрограммы необходимо производить либо при отключённом модуле от CAN-шин, либо при выключенном зажигании транспортного средства.
Обновление прошивки:
Скачайте актуальную версию прошивки по ссылке.
Расположите файл прошивки в той же папке, где находится CAN Configurator.
Нажмите «Обновить ПО».
После завершения обновления модуль автоматически перезапустится.
